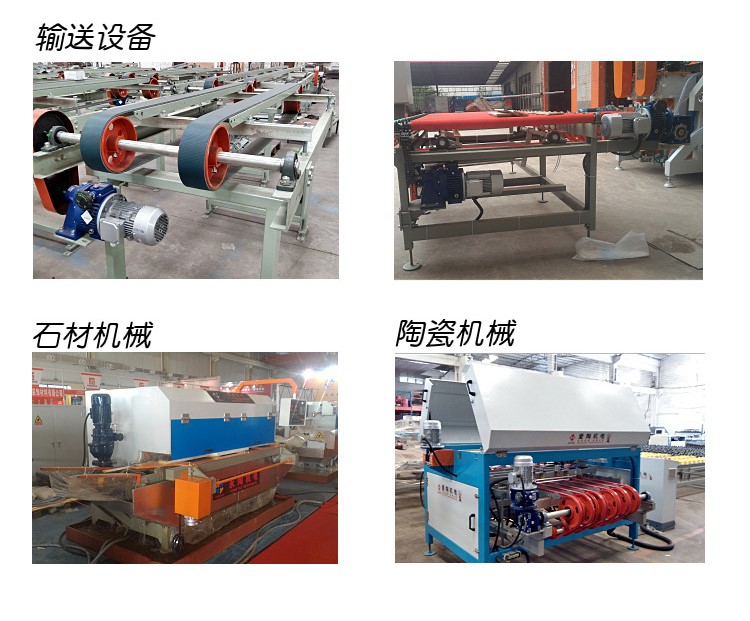

蝸輪蝸桿減速機是一種常見的減速機械，它主要由蝸輪、蝸桿、軸承、油封等部件組成。主要用于將高速運動的電動機轉速降低，提供合適的工作轉速給被驅動設備，在交通工具的船舶、汽車、機車，建筑用的重型機具，機械工業所用的加工機具及自動化生產設備，日常生活中常見的家電，鐘表等等都可以見到它的身影。蝸輪蝸桿減速機的內部結構設計合理，能夠有效地將高速旋轉的電機轉速降低，使其適合于各種機械設備的使用。

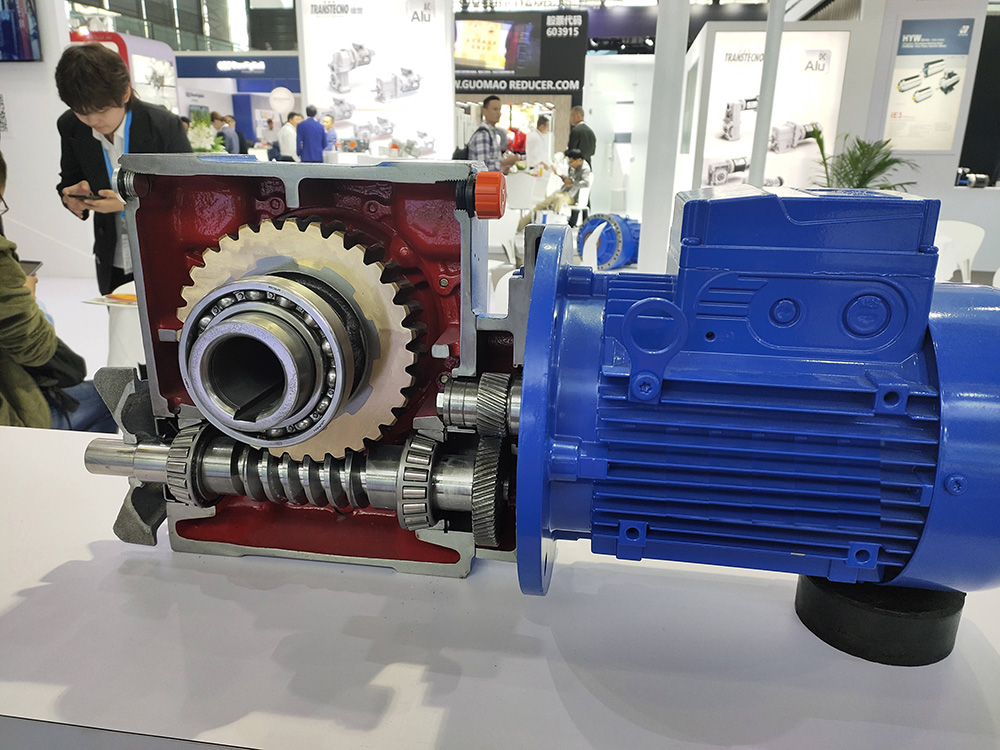

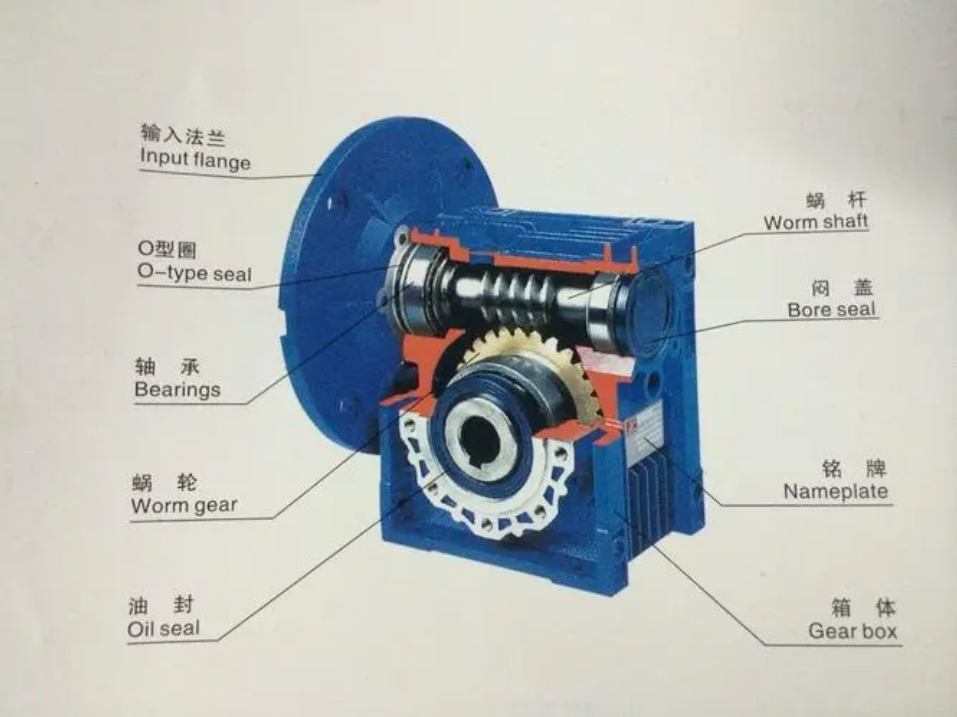

蝸輪蝸桿減速機的內部結構主要包括以下幾個部分：
1、蝸輪：蝸輪是減速機的核心傳動部件，通常由硬度較低的鑄鐵或銅制成。蝸輪是一個圓柱形的螺旋齒輪，是與蝸桿配合的傳動齒輪。當電機旋轉時，蝸輪上的螺旋齒與蝸桿上的螺紋相互嚙合，通過旋轉傳遞動力，從而實現將輸入軸的高速旋轉，轉換成輸出軸的低速旋轉的減速效果。蝸輪的設計要考慮到傳動的力矩和速度比等因素，以確保傳動的效率和穩定性。
2、蝸桿：蝸桿是蝸輪蝸桿減速機的主要傳動部件，通常由高強度合金鋼制成，具有較高的抗磨損和耐腐蝕性能。蝸桿是一個長條螺旋形的軸，當電機旋轉時，蝸桿軸上的螺旋齒會與蝸輪齒輪嚙合，從而實現將電動機高速旋轉的輸入軸轉換成較低速度的輸出軸的減速效果。由于蝸輪與蝸桿的蝸線間隙小，因此蝸輪蝸桿減速機本身具有自鎖功能，可以避免回傳動力。
3、軸承：軸承是蝸輪蝸桿減速機的支撐部件，主要用于支撐蝸和固定蝸輪和蝸桿，減少運動時的摩擦和磨損，在傳動過程中保持穩定的運行。軸承的選擇要考慮到減速機的負載和工作環境等因素，以確保軸承能夠承受相應的力矩和轉速。常見的軸承類型有滾動軸承和滑動軸承，根據實際情況選擇適合的軸承類型。
4、油封：油封是蝸輪蝸桿減速機的密封部件，主要用于防止?jié)櫥托孤ＷC減速機內部的潤滑油清潔和充足，保障蝸輪蝸桿減速機的正常運轉。油封通常由橡膠或金屬材料制成，具有較好的密封性和耐磨損性能。選擇適合的油封類型和安裝位置可以有效延長減速機的使用壽命。
5、外殼：蝸輪蝸桿減速機的外殼通常由鋁合金或鑄鐵制成，起到固定和保護內部傳動部件的作用。外殼通過螺栓與基座或支架連接，用來安裝和支撐整個減速機。
6、潤滑系統：蝸輪蝸桿減速機的潤滑系統通常有兩種方式，一種是潤滑脂潤滑，另一種是循環潤滑。潤滑系統的作用是在高速運轉的傳動部件之間提供潤滑，減少摩擦和磨損。
7、輸入軸和輸出軸：輸入軸是連接電動機的軸，輸出軸則是通過蝸輪蝸桿傳動來提供降速輸出的軸。通過調整輸入軸和輸出軸的轉速比例，可以達到不同的減速效果。
蝸輪蝸桿減速機內部結構包括蝸輪、蝸桿、軸承、油封等部件。這些部件相互配合，通過旋轉傳遞動力，實現減速效果。在實際應用中，還需要注意選用合適的材料和軸承類型，以及定期維護和更換油封，以確保減速機的正常運行和延長使用壽命。同時，蝸輪蝸桿減速機具有結構簡單、體積小、噪音低、效率高等優點，廣泛應用于各種機械設備中，在工業生產中起到了重要的作用。
